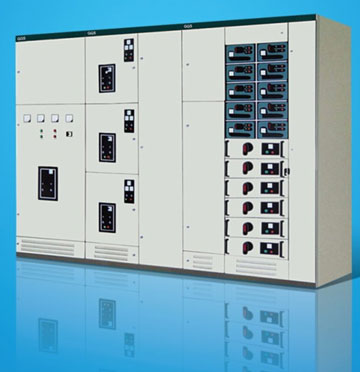

GCS型低压抽出式开关柜作为交流50～60Hz、额定电流在4000A及以下、额定工作电压400V及以下的低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制之用，并能满足自动化程度高、要求与计算机接口的场所需要。适用于发电厂、石油化工、冶金轧钢、轻工纺织等厂矿企业和住宅小区、高层建筑等场所；本开关柜符合IEC61439-1、GB7251等相关技术标准。
|

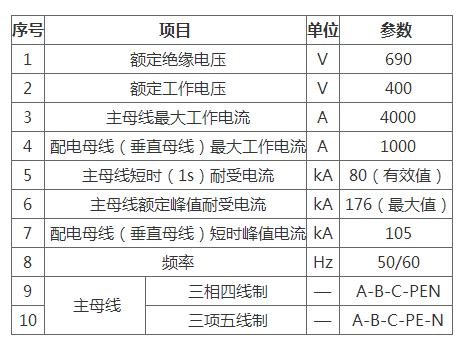

序号 |
项目 |
单位 |
参数 |
|||
|
1 |
额定工作电压 |
V |
380/400 |
|||
|
2 |
额定绝缘电压 |
V |
660/690 |
|||
|
3 |
频率 |
Hz |
50/60 |
|||
|
4 |
水平母线 |
额定工作电流 |
A |
630 |
|
|
|
|
|
800 |
|
|
||
|
|
|
1000 |
1000 |
|
||
|
|
|
1250 |
1250 |
|
||
|
|
|
|
1600 |
|
||
|
|
|
|
2000 |
|
||
|
|
|
|
2500 |
2500 |
||
|
|
|
|
|
3200 |
||
|
|
|
|
|
4000 |
||
|
额定短时耐受电流 |
kA |
30 |
50 |
80 |
||
|
额定峰值耐受电流 |
kA |
63 |
105 |
176 |
||
|
5 |
垂直母线 |
额定工作电流 |
A |
630、800、1000 |
||
|
额定短时耐受电流 |
kA |
30、50 |
||||
|
额定峰值耐受电流 |
kA |
63、105 |
||||
|
6 |
接地系统 |
|
TT-IT-TNS-TNC |
|||
|
7 |
防护等级 |
|
IP30、IP40、IP31、IP41 |
|||
|
8 |
柜体尺寸 |
宽 |
mm |
600、800、1000 |
||
|
深 |
mm |
600、800、1000 |
||||
|
高 |
mm |
2200 |
||||
|
9 |
安装环境 |
|
户内 |
|||
|
10 |
主要依据标准 |
|
IEC61439-1、GB7251.12 |
|||
1.各功能单元之间、隔室之间的分隔清晰、安全可靠。
2. 热稳定性好，能承受80/176kA短路电流的冲击。
3. 抽屉单元有足够数量的二次接插件，以满足计算机接口和自控回路对接点数量的要求。
4. 开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。
5. 抽屉面板具有分、合、试验、抽出等位置的明显标志。
6. 抽屉单元设有机械联锁装置。
7. 抽屉单元为主体，同时具有抽出式和固定式，可以混合组合，灵活多样。
