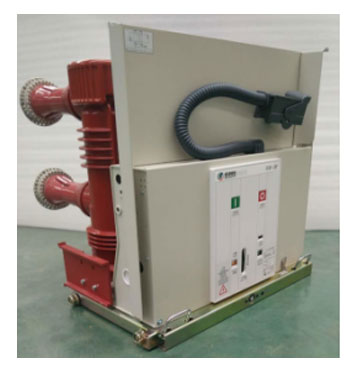

24kV系列VGW-24T型户内高压真空断路器(弹操式)
VGW-24T型弹操式户内高压真空断路器适用于户内三相交流24kV电压等级的电力系统,可作为高压开关站进/出线、分段及联络线路的控制及保护单元,能够开合正常负荷电流、过载电流及开断额定短路电流。产品广泛用于国家配电网络、市政建设、港口建设等场所,配套智能终端,可实现配电自动化应用需求,该产品具有卓越的电气性能,长期免维护或少维护。

VGW-24T型弹操式户内高压真空断路器适用于户内三相交流24kV电压等级的电力系统,可作为高压开关站进/出线、分段及联络线路的控制及保护单元,能够开合正常负荷电流、过载电流及开断额定短路电流。产品广泛用于国家配电网络、市政建设、港口建设等场所,配套智能终端,可实现配电自动化应用需求,该产品具有卓越的电气性能,长期免维护或少维护

序号

额定参数

单位

参数值

1

额定工作电压

kV

24

2

额定绝缘水平

额定短时工频耐受电压(1min)

相间、相对地

kV

65

断口

79

额定雷电冲击耐受电压(峰值)

相间、相对地

125

断口

145

3

额定工作频率

Hz

50

4

额定工作电流

A

630

630





1250

1250

1250

1250



1600

1600

1600



2000

2000

2000



2500

2500

2500





3150

3150

5

额定短路开断电流

kA

20

25

31.5

40

6

额定短路关合电流(峰值)

kA

50

63

80

100

7

额定短时耐受电流

kA

20

25

31.5

40

8

额定峰值耐受电流

kA

50

63

80

100

9

额定短路持续时间

s

4

10

额定电缆充电开合电流

A

31.5,C2级

11

额定电容器组开合电流(单个/背对背)

A

400/400,C2级

12

额定短路电流开断次数

50(1600A-31.5kA及以下,优质)、30(其他)

13

分合闸操作电压

V

110、220

14

额定操作顺序

-

O-0.3s-CO-180s-CO

15

机械寿命

20000(1600A-31.5kA及以下,优质)、10000(其他)



1 可电动/手动操作,一体式弹簧操作机构,运维方便

2 弹簧储能、凸轮驱动、四连杆机构,结构精简,性能稳定,机械寿命长

3 采用真空灭弧、环氧树脂固封绝缘,电气性能卓越

4 可选用手车式或固定式安装,配套灵活

5 耐腐蚀、全密封航空插头设计,配电自动化接口可靠性高

6 集成化二次控制模块,具有防烧分合闸线圈、防跳、欠压脱扣等功能

7 全密封、防凝露结构设计,长期免维护或少维护
