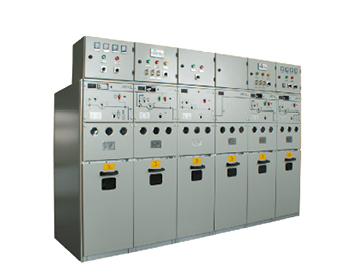

JGSIS-12系列固体绝缘环网柜
固体绝缘环网开关柜
金冠电气自主研发的JGSIS-12系列固体绝缘开关柜。该开关柜单元采用模块化设计,具有体积小、免维护、操作简单、安全可靠、绿色环保等优点,能够最大限度的满足不同供电方案的需求。
      固体绝缘环网柜(SolidInsulated Switchgear,SIS)是采用固体绝缘材料作为主绝缘介质的环网柜。将真空灭弧室及其导电连接、隔离开关、接地开关、主母线、分支母线等主导电回路单一或组合后用固体绝缘介质包覆封装为一个或几个具有一定功能、可再次组合或扩展的具备全绝缘、全密封性能的模块,人可触及的模块表面涂覆有导电或半导电屏蔽层并可直接可靠接地的环网柜。金冠电气自主研发的JGSIS-12系列固体绝缘开关柜。该开关柜单元采用模块化设计,具有体积小、免维护、操作简单、安全可靠、绿色环保等优点,能够最大限度的满足不同供电方案的需求。开关柜可装于户内,也可加装箱体直接安装于户外。

序号

项目

单位

参数




负荷开关

真空断路器

组合电器

1

额定电压

kV

12

2

灭弧类型


真空

3

额定电流

A

630

630/1250

125

4

额定频率

Hz

50

5

1min工频耐受电压

相间

断口

kV

42/48

6

雷电冲击耐受电压

相间

断口

kV

75/85

7

额定短路开断电流

kA


20/25

31.5

8

额定短路关合电流

kA

50

50/63


9

额定短路持续时间

s

4

4


10

额定短时耐受电流

动稳定

kA

20

20/25


11

额定峰值耐受电流

热稳定

kA

50

50/63


12

额定电缆充电开断电流

A

10

10


13

额定交接电流

A



3150

14

局部放电

pc

≤20

≤20

≤20

15

外壳防护等级

IP

IP4X

16

机械寿命

10000

17

外形尺寸(宽*深*高)

mm

450*905*1500

1. 取消SF6气体应用,减少温室气体排放和因SF6气体分解产生的有害气体的泄露,真正做到安全环保、无毒无害。
2. 避免压力气箱设计,彻底解决了由于SF6气体泄露绝缘能力下降产生危险事故的发生。
3. 采用空气绝缘的方式,不会产生漏气和绝缘能力下降的问题。
4. 带电部件全部用环氧树脂密封,整体实现全绝缘、全密封结构,安全防护等级高。
5. 操作机构简单可靠,大大提高安全性能。
6. 强化相间隔离设计,分相绝缘的设计结构避免了相间故障的发生。
7. 上隔离设计方案,用灭弧室实现接地关合能力,更加符合电网安全设计。
8. 模块化设计结构,便于回路扩展、单元调换、方案变更。
9. 隔离开关断口三相独立清晰可视,触头位置直接可视,并配有LED照明。
10. 具有完善的机械联锁功能,充分满足五防要求。保证操作的安全性。
11. 模块表面涂覆有半导电屏蔽层并可靠接地,实现安全可触摸,提高安全性能。
12. 母线电缆采用特殊的柔性屏蔽型电缆设计,免因安装不当产生应力,提高产品运行可靠性。
