标准型预装式箱式变电站适用于额定电压10/0.4kV三相交流系统中，具备变电和配电功能，适合于负荷密集的场所，可以使高电压供电延伸到负荷中心，减少低压供电半径，降低损耗，作为接受和分配电能之用。箱式变电站可广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时用电设施等户外场所;箱式变电站内置电力变压器有油浸式和非晶合金及环氧树脂干式变压器等类型；该产品符合GB17467-2010《高压/低压预装式变电站》等国家标准。
|

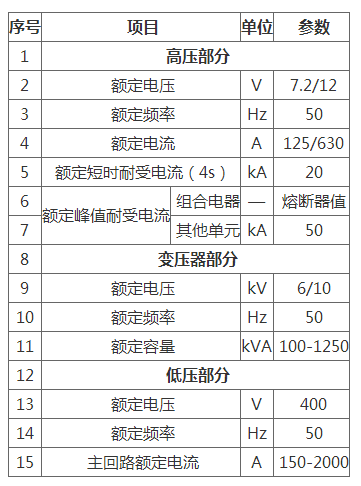

序号 |
项目 |
单位 |
数据 |
||
|
1 |
系统额定电压 |
kV |
10（10.5）/0.4 |
||
|
2 |
额定容量 |
kVA |
100至1250 |
||
|
3 |
额定频率 |
Hz |
50 |
||
|
4 |
高压侧设备额定电压 |
kV |
12 |
||
|
5 |
低压侧设备额定电压 |
kV |
0.4 |
||
|
6 |
高压侧设备额定电流 |
A |
10至630 |
||
|
7 |
低压侧主母线额定电流 |
A |
160至2500 |
||
|
8 |
高压侧主回路额定短时耐受电流 |
kA/4s |
20、25 |
||
|
9 |
低压侧主母线额定短时耐受电流 |
kA/1s |
30、50、65 |
||
|
10 |
外壳级别 |
|
10 |
||
|
11 |
防护等级 |
外箱体 |
|
IP33D、IP43、IP44，IK10 |
|
|
隔室间 |
|
IP2X |
|||
|
12 |
系统中性点接地方式 |
10kV 系统 |
|
中性点非有效接地 |
|
|
0.4kV 系统 |
|
直接接地 |
|||
1.金属外壳，形式多样、布局灵活。
2.防护等级高，防雨、防水、抗震。
3.环保，无辐射。
4.安装操作方便、建设快速。
5.结构紧凑、防腐性能高、美观大方。
