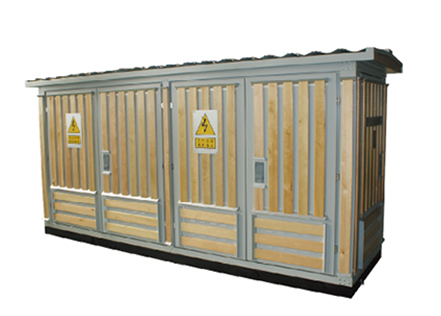

GRC箱式变电站适用于额定电压10/0.4kV三相交流系统中，具备变电和配电功能，可作为接受和分配电能之用；箱变外观色彩丰富、隔音、抗震性好；可广泛用于城市电网改造、住宅小区、高层建筑等户外场所；该产品符合GB17467-2010《高压/低压预装式变电站》等国家标准。
|
序号 |
项目 |
单位 |
数据 |
||
|
1 |
系统额定电压 |
kV |
10（10.5）/0.4 |
||
|
2 |
额定容量 |
kVA |
100至1250 |
||
|
3 |
额定频率 |
Hz |
50 |
||
|
4 |
高压侧设备额定电压 |
kV |
12 |
||
|
5 |
低压侧设备额定电压 |
kV |
0.4 |
||
|
6 |
高压侧设备额定电流 |
A |
10至630 |
||
|
7 |
低压侧主母线额定电流 |
A |
160至2500 |
||
|
8 |
高压侧主回路额定短时耐受电流 |
kA/4s |
20、25 |
||
|
9 |
低压侧主母线额定短时耐受电流 |
kA/1s |
30、50、65 |
||
|
10 |
外壳级别 |
|
10 |
||
|
11 |
防护等级 |
外箱体 |
|
IP33D、IP43、IP44，IK10 |
|
|
隔室间 |
|
IP2X |
|||
|
12 |
系统中性点接地方式 |
10kV 系统 |
|
中性点非有效接地 |
|
|
0.4kV 系统 |
|
直接接地 |
|||
1.GRC外壳防寒、隔热。
2.防护等级高，防雨、防火、抗震。
3.环保，抗腐蚀。
4.结构紧凑、美观大方，环境融合性好。
5.强度高、不变形、超耐久。
6.内部空间布置合理，操作维修方便。
