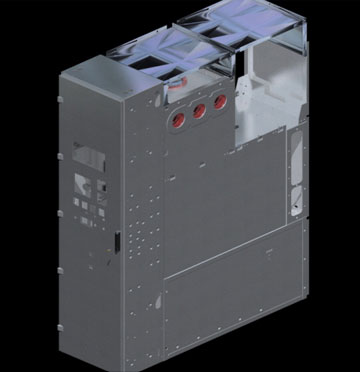

JGNIS-40.5kV SF6气体绝缘金属封闭开关设备(C-GIS)
SF6气体绝缘C-GIS
JGNIS-40.5 气体绝缘金属封闭开关设备采用全模块化设计,模块包括气室模块、低压室模块、电缆室模块、泄压通道模块;全新的数字化软件,让设计和生产更便捷;

全新技术理念,数字化设计并通过试验验证的金冠JGNIS-40.5  气体绝缘金属封闭开关设备,最高运行电压40.5千伏,最高运行电流2500安培,是广泛应用于城市轨道交通牵引供电系统、40.5千伏电网供电系统,及建筑、工业等领域的气体绝缘中压开关设备,可为用户提供安全可靠、灵活多变的智能化解决方案,集单母线分段、单母线旁路、双母线方案为一身的智能化开关设备。

序号

检验项目

检验参数

检验依据

1

绝缘试验



GB3906-2006

条款6.2

主回路1min工频耐压试验

相间、对地:95kV;断口:118kV;

主回路1.2/50us雷电冲击电压

相间、对地:185kV;断口:215kV;

辅助回路和控制回路绝缘试验

工频电压3000V1min

2

温升试验

1.1×1250A

GB3906-2006

 条款6.5

3

主回路电阻测量

150uΩ

GB3906-2006

条款6.4

4

额定短时耐受电流和峰值耐受电流试验



GB3906-2006

 条款6.6

主回路

31.5kA(有效值)80kA(峰值),4s

接地装置

31.5kA(有效值)80kA(峰值),4s

接地连接和接地导体

27.4kA(有效值)69.6kA(峰值),4s

5

额定短路关合和开断试验





基本短路试验方式

T10T30T60T100sT100a

40.5kV,关合电流80kA

开断电流31.5kA  DC:47%

GB1984-2014

条款6.106

电寿命试验

40.5kV,开断电流80kA

开断50E2

GB1984-2014

条款6.112

6

防护等级试验

外壳:IP42  IK10

隔板IP2XC  气室IP67

GB3906-2006

条款6.7

7

机械试验



GB3906-2006GB1985-2014

条款6.102

GB1984-2014

条款6.101

机械性能试验



机械操作试验



机械稳定性试验(寿命)

断路器:30000

隔离开关/接地开关:10000/10000

8

异相接地故障开断试验

40.5kV、开断电流27.4kA

GB1984-2014

条款6.108

9

三相电缆充电电流开合试验

CC1  40.5kV  5A~20A  24O CC2  40.5kV  50A  24CO

GB1984-2014

条款6.111

10

三相线路充电电流开合试验

LC1  40.5kV  1A~4A  24O LC2  40.5kV  10A  24CO

11

密封试验

年泄漏率≤0.01%  额定充气压力0.03MPa

GB3906-2006

条款6.8

12

凝露试验

温度10℃~40℃,

相对湿度90%~100%,时间≥12h

DL/T593-2006

条款6.2.8及附录H

13

局部放电试验

1.2Ur时,断路器柜≤100pC

GB3906-2006附录B

14

电磁兼容性试验(EMC



辅助和控制回路的发射试验、

电气快速瞬态/脉冲串试验、

振荡波抗扰性试验、

直流电源输入接口的纹波抗扰性试验

电源输入接口的电压跌落试验、

短时中断试验、

电压变化抗扰性试验

GB3906-2006条款6.9

15

高低温试验

低温,温度-40℃,持续时间24h;

高温,温度65℃,持续时间24h;

GB1984-2014

16

气体含水量测量

150 uL/L

GB3906-2006

条款6.103

17

充气压力耐受试验

设计压力0.09MPa



18

失步关合试验

OP1: 58.5 kV  2.4kA

OP2: 58.5 kV  7.9kA

GB1984-2014

条款6.110

19

真空断路器X射线测量试验



GB/T11022-2011

条款6.11

20

C2级切三相单个电容器组和单个背靠背电容器组开合试验

单个:630A

背靠背:400A

GB1984-2014

条款6.111


JGNIS-40.5  气体绝缘金属封闭开关设备采用全模块化设计,模块包括气室模块、低压室模块、电缆室模块、泄压通道模块;全新的数字化软件,让设计和生产更便捷;

气室模块将主母线室和断路器室独立设计,避免内部燃弧对隔室间的影响,将破坏将至最低。在用户现场可实现对任一气室模块的检修甚至更换;

主母线气室内部设置直动式三工位隔离开关,机械寿命10000次,采用进口弹簧触指及导电润滑脂,尽可能的减小气室内部回路电阻,同时达到抑制温升的作用;气室内部电场采用优化设计,使电场分布更均匀,避免局部放电出现的可能性;

断路器气室内部设置真空断路器,机械寿命达到30000次,断路器的三项之间采用纵向磁场优化设计,避免真空灭弧室之间的磁场牵引造成的触头偏弧;电流互感器可根据用户需求设置在气室内部或气室外部,每相最多可允许4路电缆的同时引入,满足大电流方案的需求;

宽敞的低压室接线空间,用来安装所有保护、控制设备及元件; 隔离开关操作机构和断路器操作机构布置在低压室内,方便操作和维护;金冠电气特殊设计生产的铰链、门锁在并柜时柜门的最大开启角度为大于140度,最大限度的增加低压室内配线及操作空间;

元器件的安装采用模块预制式结构,在低压室的上下及左右两侧共设置六组元件安装板,并可任意调整元器件安装位置,安装板采用铝型材拉伸而成,表面阳极化,外形美观并防腐蚀;所有导线采用板后走线,布线合理且工整清晰,便于现场检修及安装;

电缆室内部设置专用接地铜排及电缆安装插座,每台开关柜的电缆室还设有专用试验插座,方便现场对设备进行耐压试验;宽敞的电缆接线空间,人性化的结构设计,备受广大用户的青睐;

JGNIS-40.5  气体绝缘金属封闭开关设备采用内部燃弧设计,金冠电气特殊设计的门锁及铰链能够保证在任何情况下柜门不会意外弹开,电弧产生的能量从柜体专用泄压通道有效释放,并按照IEC62271-200GB3906-2014通过了燃弧试验的验证;

JGNIS-40.5采用柜体水平母线预制于柜体顶部的主母线气室内部,柜间采用快速插接结构,最大电流可达2500安培,现场并柜时无需气体操作,插接式母线的应用使柜体间的连接更便捷可靠;
