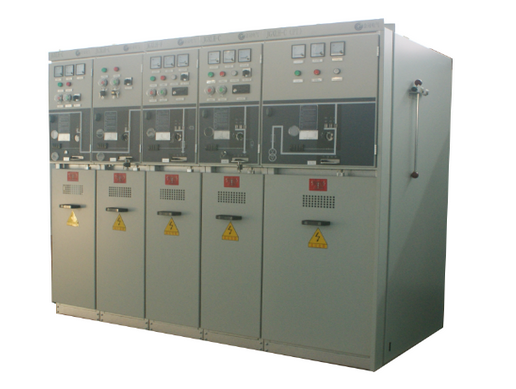

JGNIS1.0-12kV SF6气体绝缘金属封闭开关设备(C-GIS)
SF6气体绝缘C-GIS
JGXLH箱型固定式交流金属封闭开关设备是由我公司自行设计、研发而成,适用于城市电网改造和建设需要的新一代环网开关设备产品。
      JGXLH箱型固定式交流金属封闭开关设备是由我公司自行设计、研发而成,适用于城市电网改造和建设需要的新一代环网开关设备产品,内部元件均选用国内目前先进产品,该产品经型式试验和长期的运行考核,性能已达到了IEC298标准和GB3906标准,并满足防误操作措施。该环网柜适用于厂矿、住宅小区、高层建筑、学校、公园等场所的三相额定电压10KV,额定频率50Hz的配电系统,作为接受和分配电能之用,可用于环网供电和终端供电。

序号

检验项目

检验参数

检验依据

1

绝缘试验



GB3906-2006

条款6.2

主回路1min工频耐压试验

相间、对地:42kV;断口:49kV;

主回路1.2/50us雷电冲击电压

相间、对地:75kV;断口:85kV;

辅助回路和控制回路绝缘试验

工频电压2000V1min

2

温升试验

1.1×1250A

GB3906-2006

条款6.5

3

主回路电阻测量

300uΩ

GB3906-2006

条款6.4

4

额定短时耐受电流和峰值耐受电流试验



GB3906-2006

条款6.6

主回路

25kA(有效值)63kA(峰值),4s

接地装置

25kA(有效值)63kA(峰值),4s

接地连接和接地导体

21.8kA(有效值)54.8kA(峰值),3s

5

额定短路关合和开断试验





基本短路试验方式

T10T30T60T100sT100a

12kV,关合电流63kA

开断电流25kA  DC:35%

GB1984-2014

条款6.106

电寿命试验

12kV,开断电流25kA

开断30E2

GB1984-2014

条款6.112

6

防护等级试验

外壳:IP4X  IK1020J

气室:IPX7

GB3906-2006

条款6.7

7

机械试验



GB3906-2006GB1985-2014

条款6.102

GB1984-2014

条款6.101

机械性能试验



机械操作试验



机械稳定性试验(寿命)

断路器:30000

隔离开关/接地开关:5000/5000

8

异相接地故障开断试验

12kV、开断电流21.8kA

GB1984-2014

条款6.108

9

三相电缆充电电流开合试验

CC1CC2

GB1984-2014

条款6.111

10

三相线路充电电流开合试验

LC1LC2

11

C2级切三相单个电容器组和单个背靠背电容器组开合试验

单个:630A

背靠背:400A

12

密封试验

年泄漏率≤0.1%  额定充气压力0.03MPa

GB3906-2006

条款6.8

13

凝露试验

温度10℃~40℃,

相对湿度90%~100%,时间≥12h

DL/T593-2006

条款6.2.8及附录H

14

局部放电试验

1.2X12kV时,断路器柜≤100pC

GB3906-2006附录B

15

高低温试验

低温,温度-40℃,持续时间24h;

高温,温度+55℃,持续时间24h;

GB1984-2014

16

气体含水量测量

150 uL/L

GB3906-2006

条款6.103

17

充气压力耐受试验

设计压力0.09MPa



18

失步关合试验

OP1OP2

GB1984-2014

条款6.110

19

噪声水平测试

正常运行时,2m范围内,<80dB



20

燃弧试验(AFLR级)

充气隔室:12kV25kA1s

电 缆 室:12kV25kA1s

GB3906-2006条款6.106

JGNIS1.0  气体绝缘金属封闭开关设备采用全模块化设计,模块包括气室模块、低压室模块、电缆室模块、泄压通道模块;全新的数字化软件,让设计和生产更便捷;

主母线气室内部设置直动式三工位隔离开关,机械寿命10000次,采用进口弹簧触指及导电润滑脂,尽可能的减小气室内部回路电阻,同时达到抑制温升的作用;气室内部电场采用优化设计,使电场分布更均匀,避免局部放电出现的可能性;

断路器气室内部设置真空断路器,机械寿命达到30000次,断路器的三项之间采用纵向磁场优化设计,避免真空灭弧室之间的磁场牵引造成的触头偏弧;

宽敞的低压室接线空间,用来安装所有保护、控制设备及元件; 隔离开关操作机构和断路器操作机构布置在低压室内,方便操作和维护;金冠电气特殊设计生产的铰链、门锁在并柜时柜门的最大开启角度为大于140度,最大限度的增加低压室内配线及操作空间;

JGNIS1.0  气体绝缘金属封闭开关设备采用内部燃弧设计,金冠电气特殊设计的门锁及铰链能够保证在任何情况下柜门不会意外弹开,电弧产生的能量从柜体专用泄压通道有效释放,并按照IEC62271-200GB3906-2014通过了燃弧试验的验证;

JGNIS1.0采用柜体水平母线预制于柜体顶部的主母线气室内部,柜间采用快速插接结构,最大电流可达1250安培,现场并柜时无需气体操作,插接式母线的应用使柜体间的连接更便捷可靠;
