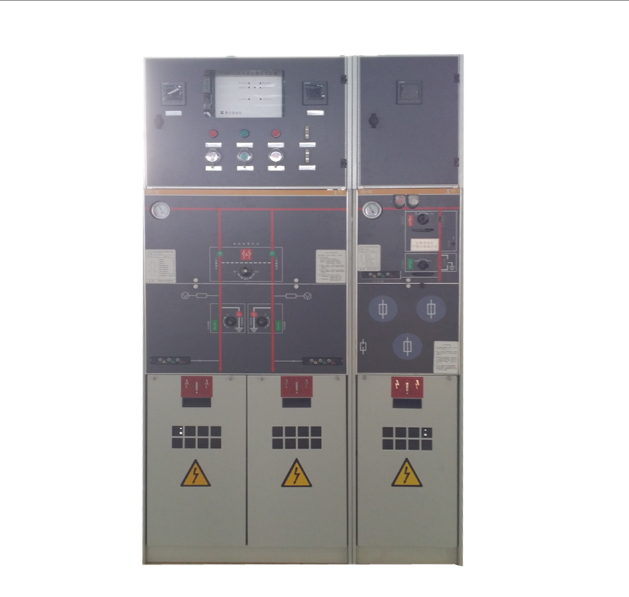

JGGIS-40.5kV SF6气体绝缘环网开关设备
SF6气体绝缘系列
典型的三双接线方式:双电源、双线路、双接入 该开关设备的接线方式从不同的主干电缆上引入两路电源,一路为主供电源,另一路为热备用电源。

JGGIS-40.5kV SF6气体绝缘环网开关设备在总体结构设计中充分借鉴国内外的先进技术成果,使元件的配置更合理、协调;充分利用先进的设计手段、制造工艺、加工设备、新材料、新技术,结合GIS和开关柜的制造工艺和经验,从设计、制造上使得本产品的性能能够得到保证,可靠性得以提高。


负荷开关采用低压力SF6压气式灭弧原理,灭弧性能可靠,对机构的操作功要求小。高压元件、熔断器筒置于充SF6金属箱体内,外部由电缆连接,因而,绝缘性能不受环境污秽、尘埃、凝露等的影响。动静触头具有较高的耐烧蚀性,而导电回路在开断过程中基本没有烧损。


断路器灭弧室采用免维护真空灭弧室, SF6气体绝缘,所有高压元件置于充SF6金属箱体内,实现了高可靠性、高安全性、小型化、长寿命、耐老化、维护工作量极少等要求。

序号



名称



单位

Unit

参数

C:负荷开关柜



F:组合电器柜



V:断路器柜



1

额定电压



kV



40.5

2

额定电流



kA

630

受限于高压熔断器

      630

3

额定频率



Hz

                    50







4



1min工频耐受电压(有效值)

(相间、对地/断口)







kV







95/118









5

雷电冲击耐受电压(有效值)

(相间、对地/断口)





kV





                   185/215

6

额定短时耐受电流/短路持续时间



kA/s



20/4





25/4

7

额定峰值耐受电流





kA



50





63

8

额定短路关合电流(峰值)



kA



50



80



 63

9

额定短路开断电流





kA





31.5



25

10

额定操作顺序











O-0.3s-CO-180s-CO

11

额定转移电流





A



1000



12

机械寿命



time

5000

10000

13

充气壳体防护等级



IP



67

14

SF6气体额定压力(20℃表压)



MPa



0.04

15

SF6气体最低运行压力(20℃表压)



MPa





0.02

16

SF6气体年泄漏率







0.1%


JGGIS-40.5kV SF6气体绝缘环网开关设备采用全模块化设计,模块包括气室模块、低压室模块、电缆室模块、泄压通道模块;全新的数字化软件,让设计和生产更便捷;

壳体内充0.04Mpa压力的六氟化硫气体,作为灭弧和绝缘介质,内部气体压力由带有报警和闭锁功能的气压表进行监视。气箱下部设有防爆装置,当内部电弧压力过大时,箱体内的高压气体将动作于防爆装置向柜体下部释放,而不致伤害操作人员。

   负荷开关采用压气式结构,灭弧能力强,且不影响相间及对地绝缘,动静触头均带有弧指触头,大大提高了开断次数。

熔断器与负荷开关室构成变压器保护回路,高压限流熔断器装于环氧浇注的绝缘壳体内,熔断器熔断后,弹出撞针,负荷开关分闸。

断路器气室内部设置真空断路器,机械寿命达到10000次,断路器的三项之间采用纵向磁场优化设计,避免真空灭弧室之间的磁场牵引造成的触头偏弧;

宽敞的低压室接线空间,用来安装所有保护、控制设备及元件; 隔离开关操作机构和断路器操作机构布置在低压室内,方便操作和维护;金冠电气特殊设计生产的铰链、门锁在并柜时柜门的最大开启角度为大于140度,最大限度的增加低压室内配线及操作空间;

JGNIS1.0  气体绝缘金属封闭开关设备采用内部燃弧设计,金冠电气特殊设计的门锁及铰链能够保证在任何情况下柜门不会意外弹开,电弧产生的能量从柜体专用泄压通道有效释放,并按照IEC62271-200GB3906-2014通过了燃弧试验的验证;

JGNIS1.0采用柜体水平母线预制于柜体顶部的主母线气室内部,柜间采用快速插接结构,最大电流可达630安培,现场并柜时无需气体操作,插接式母线的应用使柜体间的连接更便捷可靠;
