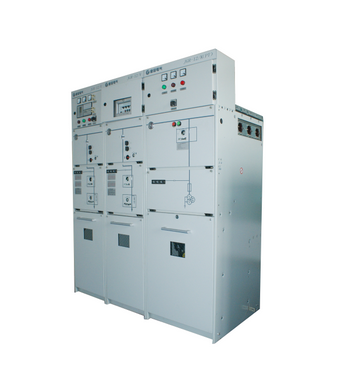

Smart/EER（中外合资）系列环网开关设备是一种可扩展的SF6气体绝缘金属封闭环网开关设备，电压等级为12kV。一次高压所有带电部分完全密封在由3mm厚不锈钢板焊接而成的气箱内，体积小巧。开关装置不受外部环境的影响，可以确保运行安全可靠并实现了免维护。通过插接式母线系统，实现任意组合，达到全模块化。适合终端用户或网络节点要求。
|

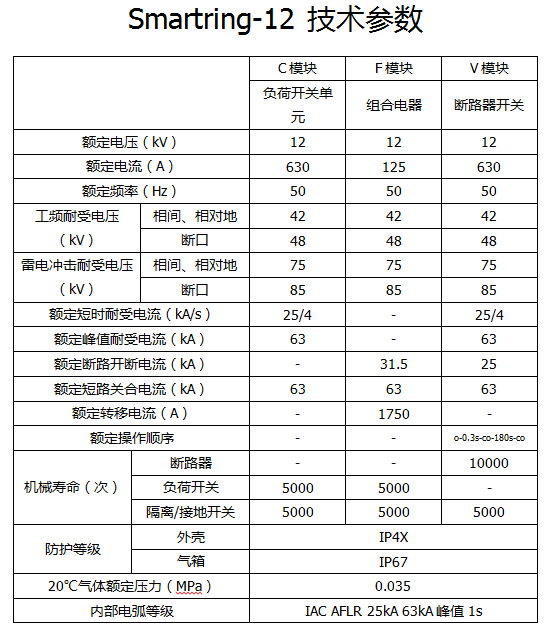

项目 |
C单元柜 |
F单元柜 |
V单元柜 |
|
|
负荷开关柜 |
组合电器柜 |
断路器柜 |
||
|
额定电压（kV） |
12 |
12 |
12 |
|
|
额定电流 （A） |
630 |
125 |
630 |
|
|
额定频率（Hz） |
50 |
50 |
50 |
|
|
1min工频耐受电压（kV） |
相间、相对地 |
42 |
42 |
42 |
|
|
断口间 |
48 |
48 |
48 |
|
雷电冲击耐受电压（kV） |
相间、相对地 |
75 |
75 |
75 |
|
|
断口间 |
85 |
85 |
85 |
|
局部放电 1.1Ur（pC） |
20 |
20 |
20 |
|
|
额定短时耐受电流（kA/s） |
25/4 |
- |
25/4 |
|
|
额定峰值耐受电流（kA） |
63 |
- |
63 |
|
|
额定短路开断电流（kA） |
- |
31.5 |
25 （30次） |
|
|
额定短路关合电流（kA） |
63 |
80 |
63 |
|
|
额定容性电流开合试验 |
电缆充电电流（A） |
10 |
10 |
25 |
|
架空线路充电电流（A） |
1 |
1 |
10 |
|
|
额定有功负载电流开合次数（次） |
200 |
- |
- |
|
|
转移电流（A） |
- |
1750 |
- |
|
|
内部燃弧试验 |
电缆室和气箱室：IAC级 AFLR，25kA，63kA（峰值），0.5s-1s |
|||
|
机械寿命（次） |
断路器 |
- |
- |
10000 |
|
隔离开关/接地开关 |
- |
- |
5000/5000 |
|
|
负荷开关/接地开关 |
5000/5000 |
5000/5000 |
- |
|
|
防护等级 |
外壳 |
IP4X |
IP4X |
IP4X |
|
气箱 |
IP67 |
IP67 |
IP67 |
|
|
20℃ SF6气体额定充气压力（Mpa） |
0.035-0.045 |
0.035-0.045 |
0.035-0.045 |
|
|
20℃ SF6气体最低功能压力（Mpa） |
0.02 |
0.02 |
0.02 |
|
技术特点：
Smart/EER系列产品在共气室的基础上推出了分气室的设计理念，并具有顶扩展和侧扩展两种方式，扩展更灵活、安装更方便；
根据不同的方案可以进行共气室组合，最多可以做到6个单元共用一个气室；
操作简单、使用安全、维护方便，开关30年少维护或免维护；
开关柜按全密封设计，无任何裸露带电部件，可在恶劣环境下长期运行；
完整的自身五防闭锁功能并辅以微机防误装置，浑然一体实现全方位防护。
用途：
其广泛应用于12kV电缆网的分接、分断和多电源点联络，适用于城市地下电缆环网和辐射式电网的进出线控制和连接，以及地下电缆和架空线混合网的进出线控制和连接，实现环网供电和辐射供电。还可以用于高速铁路、风力发电站、小型工厂、轻型采矿设备、地铁与隧道等商业中心、购物中心、酒店、办公楼等，还可以安装于紧凑型箱式变电站中。
