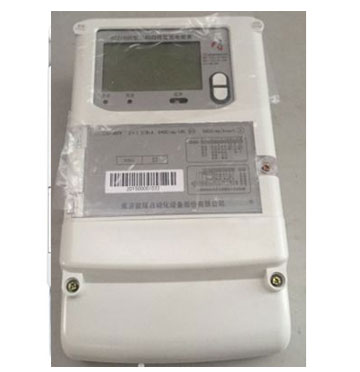

三相多功能电能表是本公司自主研发生产，采用先进的微电子技术、SMT表贴和波峰焊工艺生产的新一代智能型电能表，其用途是供计量频率为50Hz的三相交流有功、无功电能，产品具有防窃电，高精度，高可靠性，高过载，低功耗，体积小，重量轻等特点；可广泛用于城乡居民、工厂企业、商业等三相交流有功、无功电能的计量。产品执行《GB/T17215.301-2007》、《DL/T614-2007》等电能表有关标准，通讯接口采用DL/T645-2007通信规约。功能丰富，附加值极高。
|
项目 |
技术参数 |
|
参比电压 |
3×220V/380V |
|
表计工作电压范围 |
0.7Un—1.3Un（或者0.6Un—1.3Un） |
|
电流测量范围 |
互感式： 1.5(6)A |
|
准确度等级 |
有功0.5级 无功 2 级 |
|
工作温度 |
-25℃～+60℃ |
|
极限工作温度 |
-40℃～+70℃ |
|
相对湿度 |
≤95%(无凝露) |
|
频率范围 |
(45～65)Hz |
|
启动电流 |
直通式：4‰In(1级) |
|
表计功耗 |
＜2W，10VA |
|
MTBF |
≥6×104 h |
|
脉冲输出常数 |
出厂设置以表计面板标识为准。对1.5(6)A的电表，通常设为： 3×220V/ 380V的高压表：有功：6400imp/kW·h 无功：6400imp/kvar·h 3×57.7V/100V, 3×100V的低压表： 有功：20000imp/kW·h 无功：20000imp/kvar·h |
|
脉冲输出宽度 |
(80±20)ms |
|
最大容许通过电流 |
10mA（DC） |
|
工作电压 |
5V～24V（DC） |
|
时钟误差 |
≤0.5 s/d（0℃~+40℃时：±2ppm; -40℃~+85℃时：±5ppm） |
|
时钟频率 |
1Hz |
|
电池寿命 |
10年 |
|
电池连续工作时间 |
≥5年 |
主要功能
1、电能计量
2、时段费率
3、结算功能
4、事件记录：掉电、结算日编程、编程记录、校时、电表清零、事件清零。
5、电量冻结：瞬时冻结、定时冻结、日冻结、约定冻结、整点冻结
6、安全管理与用户权限
7、测量功能
8、液晶背光功能
9、声光报警功能
10、停电抄表功能
11、时钟、计时功能
12、信号输出功能
13、基本通信功能：本表基本通信支持远红外、RS485通信、载波通信。
14、低功耗唤醒显示功能
15、液晶显示功能
扩展功能
1、费控功能
当用户欠费时由远程主站/售电系统发送拉闸命令，经密码验证及安全认证通过后，电能表收到远程拉闸命令，在跳闸前的延时过程中，“拉闸”字符闪烁，跳闸指示灯灭；跳闸延时时间到，“拉闸”字符停止闪烁，跳闸指示灯亮。当用户充值后，远程主站/售电系统再发送允许合闸命令，电能表接收到远程费控检测平台下发的允许合闸命令，经密码验证后，电能表收到远程允许合闸命令。
2、无线通信功能
表计有1个Wireless M-bus无线通信接口，通过远程载波通信或者RS485通信接口对电能表附近的Wireless M-bus设备进行抄读。无线通信与基表通过功能的有机结合，完成电能表附近设备的采集、传输以及现场监测的功能。针对计量点的分布特点，基表可以将无线通信返回的数据递交至主站，实现全方位共享多种计量设备信息，跨越时空，随时随地，为用户提供贴身服务。最大可能的满足复杂的现场需求，构筑立体的、多方式的多表集抄信息数据网。
