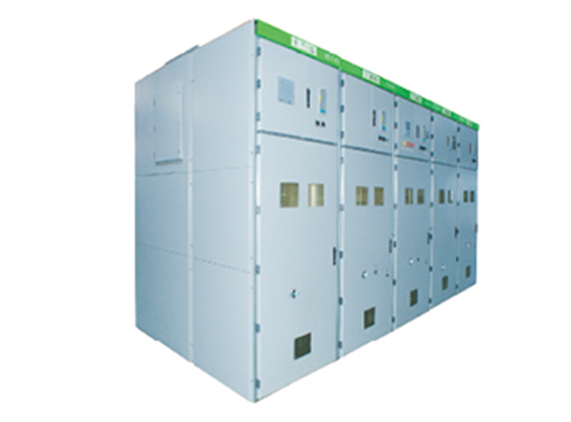

KYN61-40.5型铠装移开开关设备
移开式高压开关柜
KYN61-40.5型铠装移开式交流金属封闭开关设备,适用于户内三相50/60Hz,额定电压40.5kV的电路中,主要应用于发电厂、变电所及工矿企业、高层建筑的变配电中作为接受和分配电能之用。
      KYN61-40.5型铠装移开式交流金属封闭开关设备,适用于户内三相50/60Hz,额定电压40.5kV的电路中,单母线及单母线分段电力系统中;主要应用于发电厂、变电所及工矿企业、高层建筑的变配电中作为接受和分配电能之用,并对电路实行控制、保护和检测。本开关设备的设计、制造完全符合国家标准GB3906和GB/T 11022,电力行业标准DL/T404和DL/T593,以及《国家电网公司十八项电网重大反事故措施》要求。

序号

项目

单位

参数

1

 额定电压

kV

40.5

2

 额定频率

Hz

 50

3

主母线额定电流

A

1250/1600/2000/2500

4

主母线额定电流

A

630/1250/1600

5

额定绝缘水平

雷电冲击耐受电压(峰值)

kV

185

215

1min工频耐受电压(有效值)

kV

相间、相对地

一次隔离断口

95

115

6

额定短路开断电流

kA

25

31.5


7

额定短路关合电流(峰值)

kA

63

80


8

额定短时耐受电流(4s)

kA

25

31.5


9

额定峰值耐受电流

kA

63

80


10

辅助控制回路额定电压

V

~110/-110;~220/-220

11

防护等级

外壳IP4X

隔室间、断路器室门打开时为IP2X

1. 采用母线圆弧工艺技术,优化电极形状,并且采用同等电压等级的热缩绝缘材料绝缘手段,绝缘水平高,运行更安全。
2. 各功能室均采用金属隔板封隔,并设有独立的压力释放通道,性能安全、可靠。
3. 母线室及电缆室后门、真空断路器及隔离等手车、接地开关之间的联锁设计采用强制性闭锁、电气联锁、微机五防等相结合的方式,具备完善的“五防”联锁功能,防止误操作。
4. 完善多样的主接线方案,系统连接灵活多样。
